2 K 25
Grenzdaten : Ures = 300V; Ires = 37mA;Urfl = -400..0V;
Messdaten: df > 25MHz; No > 20mW
Betriebsdaten : f = 9.37Ghz
Ures = 300V; Ires = 22 mA; Urfl = -130..-190V; Irfl = 3µA
No = 35mW
| 1 res | 9 ref | |
| 2 f | ||
| 3 - | ||
| 4 - | ||
| 5 - | ||
| 6 - | ||
| 7 f | ||
| 8 k |
|
2 K 25
|

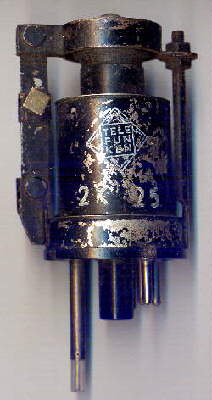

Reflexklystron | |||||||||||||||||||||||||
|
|
Heizung : indirekt; Uf = 6.3V; If = 0.6A;Ufk = 50V Grenzdaten : Ures = 300V; Ires = 37mA;Urfl = -400..0V; Messdaten: df > 25MHz; No > 20mW Betriebsdaten : f = 9.37Ghz Ures = 300V; Ires = 22 mA; Urfl = -130..-190V; Irfl = 3µA No = 35mW |
|||||||||||||||||||||||||
| Verwendung : X-Band Oszillator, mechanisch abstimmbar, koaxiale Auskopplung | ||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||
| Oktal | Sockelbelegung | |||||||||||||||||||||||||
| Datenblatt | ||||||||||||||||||||||||||
