LD20
Grenzdaten : Ures = 300V; Ik = 30mA;Urfl = -150..0V;
Betriebsdaten : f = 9.5Ghz
Ures = 300V; Ires = 24 mA; Urfl = -20..-100V
No = 10mW
| 1 | Kappe ref | |
| 2 | ||
| 3 - | ||
| 4 res | ||
| 5 f | ||
| 6 f | ||
| 7 k | ||
| 8 g6 |
|

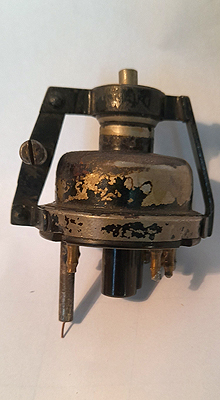

LD20 | Reflexklystron | |||||||||||||||||||||||||
|
|
Heizung : indirekt; Uf = 6.3V; If = 0.7A Grenzdaten : Ures = 300V; Ik = 30mA;Urfl = -150..0V; Betriebsdaten : f = 9.5Ghz Ures = 300V; Ires = 24 mA; Urfl = -20..-100V No = 10mW | |||||||||||||||||||||||||
| Verwendung : X-Band Oszillator, mechanisch abstimmbar, koaxiale Auskopplung, ziemlich seltene Röhre, deutscher Nachbau der 2K25 | ||||||||||||||||||||||||||
|
| | ||||||||||||||||||||||||
| Stahlröhrensockel | Sockelbelegung | |||||||||||||||||||||||||
