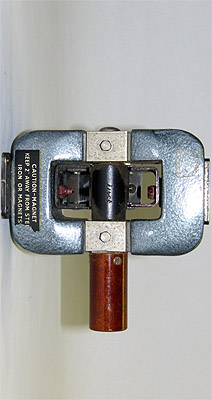

M 513 A
Pulsmagnetron
Heizung :
halbindirekt; Uf =
6,3V
; If = 0,5A
Grenzdaten :
Uap = 8kV;Iap = 8A
Betriebsdaten :
Oszillator f = 9400 MHz
tp = 2µs; Nop = 22kW
Verwendung :
Oszillator für Marine Radargeräte. Vielen Dank an Familie Weber für die Röhrenspende.
ungesockelt
Sockelbelegung
