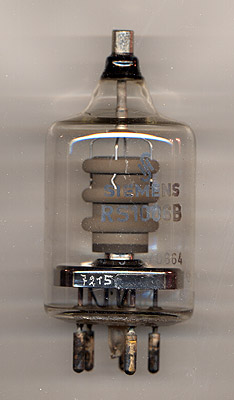

RS 1006 B (RS 1006 A)
Sendetriode
Heizung : direkt; Uf = 6.3V; If = 5.8A
Grenzdaten : Ua = 3kV; Ia = 255mA; Pa = 150W
Ug = -300V;Rg = 100 kOhm
Messdaten: Ua = 2.5kV; Ia = 60mA; S = 2.8mA/V; µ = 25
Betriebsdaten : HF C-Verstärker; f = 150 MHZ
Ua = 2.5kV; Ug =-200V; Ia = 205mA; Ig = 40mA
Pa = 122W; No = 390W
Verwendung : Triode für Verstärker und Oszillatoren bis 150 MHz. Vielen Dank an Familie Weber für die Röhrenspende.
 1  g
 2  f
 3  f
 4  g
 5  g
 6  a


weitere Daten
auf der Röhren DVD 		Gigant 5p Sockelbelegung
