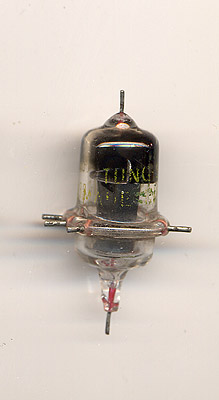

VT 238
Eichelröhre, Pentode
Heizung : indirekt; Uf = 6.3V; If = 0.15A
Grenzdaten : Ua = 250V;Pa = 1.5W;Ug2 = 125V;Ik = 15mA
Messdaten: Ua = 250V;Ug3 = 0V;Ug2 = 100V;Ug1 =-3V
Ia = 6.7mA;Ig2 = 2.7mA;S = 1.7mA/V
Verwendung : Pentode für geregelte HF-Stufen. Vielen Dank an Familie Weber für die Röhrenspende.
 1  f
 2  k
 3  f
 4  g2
 5  g3
 6  a
 7  g1


Acorn 5 Sockelbelegung
