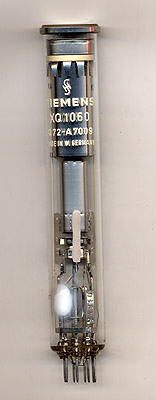

XQ 1060
Vidikon
Heizung :
indirekt; Uf =
6.3V
; If = 0.3A
Betriebsdaten :
Us = 15-75V;Ug4 = 300V;Ug3 = 270V
Ug2 = 300V;Ug1 =-25..-80V;Is0 = 20nA;Is = 220nA (8lx)
Bildformat 9.6x12.8mm;Auflösung >600 Zeilen
Fokusierung und Ablenkung magnetisch
Verwendung :
Vidikon für Fernsehkameras im medizinischen Bereich. Vielen Dank an Familie Weber für die Röhrenspende.
1
f
9
s
2
g1
3
g4
4
-
5
g2
6
g3
7
k
8
f
Spezial 9/1
Sockelbelegung
