Röhre des Tages
( 21.05.2013 )

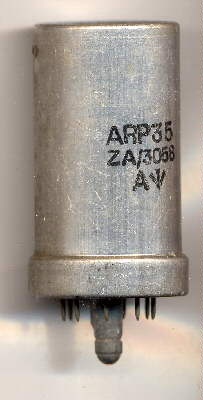

ARP 35
 (EF 50)
Pentode
Heizung :
indirekt; Uf =
6.3V
; If = 0.3A
Grenzdaten :
Ua = 250V;Pa = 3;Ug2 = 250V
Ig2 = 1W
Messdaten:
Ua = 250V;Ug3 =0V;Ug2 = 250V
Ug1 =-2V;Rk = 600Ohm;Ia = 10mA;Ig2 = 3mA;S = 6.5mA/V
test
Verwendung :
steile Pentode für HF- und Breitbandstufen
1
f
9
f
2
g2
3
a
4
g3
5
s
6
k
7
g1
8
s
Loctal
Sockelbelegung
