1 A 5
Maximum Ratings : Ua = 135V;Pa = 0.7W;Ug2 = 135V
Pg2 = 0.2W;Ik = 7mA
typical Characteristics : AF A-Amplifier
Ua = 120V;Ug2 = 120V;Ug1 =-5V;Ia = 5mA;Ig2 = 0.9mA
S = 1.4mA/V;No = 260mW
| 1 - | ||
| 2 f | ||
| 3 a | ||
| 4 g2 | ||
| 5 g1 | ||
| 6 - | ||
| 7 f,g3 | ||
| 8 - |
|

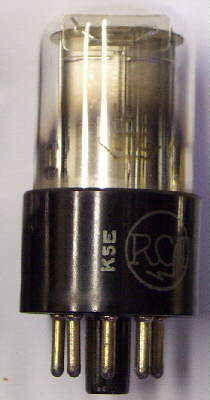

1 A 5
|
powerpentode | |||||||||||||||||||||||||
|
|
Heater : direct; Uf = 1.4V; If = 0.05A Maximum Ratings : Ua = 135V;Pa = 0.7W;Ug2 = 135V Pg2 = 0.2W;Ik = 7mA typical Characteristics : AF A-Amplifier Ua = 120V;Ug2 = 120V;Ug1 =-5V;Ia = 5mA;Ig2 = 0.9mA S = 1.4mA/V;No = 260mW |
|||||||||||||||||||||||||
|
applications : pentode for af powerstages in battery powered devices |
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||
|
|
IO8 | pin connections | ||||||||||||||||||||||||
